Фундаментные болты для крепления оборудования

Фундаментные болты применяются для надежного крепления металлоконструкций, колонн, станков и другого промышленного оборудования к бетонным фундаментам в строительстве и машиностроении. Завод «ТраверсГрупп» изготавливает фундаментные болты под заказ по чертежам заказчика и по действующим стандартам с поставкой по всей России.

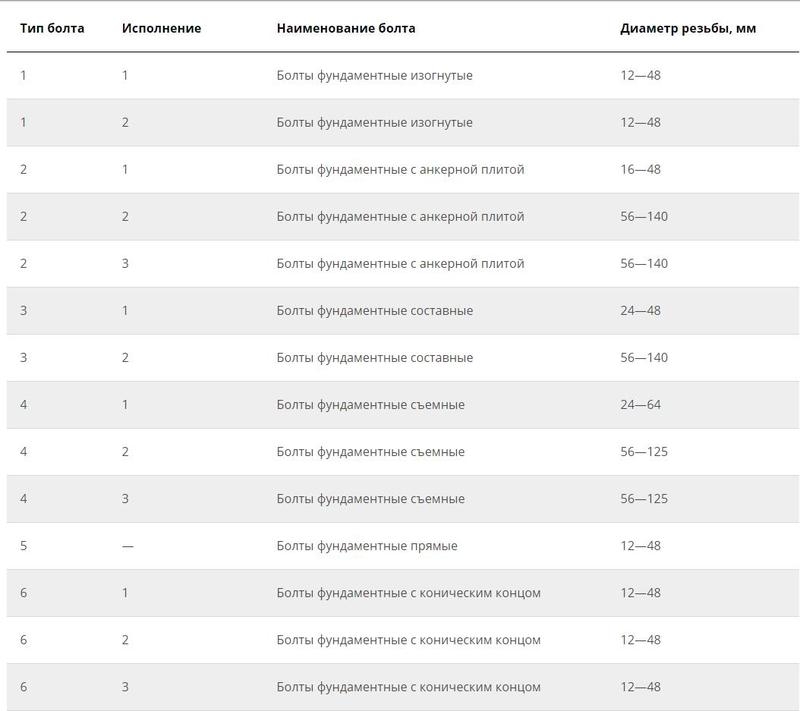

Изготавливаем фундаментные болты по ГОСТ

• Болты фундаментные изогнутые (тип 1). Фундаментные болты тип 1 по ГОСТ 24379.1 представляют собой изогнутые анкеры с резьбой диаметром от 12 до 140 мм по ГОСТ 24379.0, закладываемые в фундамент до бетонирования и рассчитываемые на восприятие выдергивающих и сдвигающих усилий. Такие фундаментные болты применяют для крепления строительных конструкций и технологического оборудования в фундаментах колонн, рам и опор, когда проектом предусмотрена жёсткая фиксация стержня в массиве бетона с заданной глубиной заделки и использованием кондукторов при монтаже.


  Болт фундаментный изогнутый тип 1, исполнение 1

  Изогнутый фундаментный болт для крепления строительных конструкций и оборудования к бетонным основаниям; анкеровка обеспечивается загибом стержня в теле фундамента, болт устанавливается до бетонирования.

  • Исполнение: 1
  • Диаметры резьбы: 12-48
  • Тип болта: фундаментный изогнутый



  Болт фундаментный изогнутый тип 1, исполнение 2

  Фундаментный болт с двойным изгибом стержня для повышенной анкеровки в массиве бетона; применяется в узлах с увеличенными выдергивающими нагрузками и монтируется до заливки фундамента.

  • Исполнение: 2
  • Диаметры резьбы: 12-48
  • Тип болта: фундаментный изогнутый
• Болты фундаментные с анкерной плитой (тип 2).Фундаментные болты с анкерной плитой тип 2 по ГОСТ 24379.1 используются как закладные детали в железобетонных фундаментах и обеспечивают передачу усилий через плиту заданных размеров и толщины на тело основания. Такой фундаментный анкерный болт применяют в ответственных и сильно нагруженных узлах крепления колонн, опор ЛЭП и тяжёлого оборудования, где проектной документацией регламентированы несущая способность, схема анкеровки и требования к монтажу до бетонирования.


  Болт фундаментный с анкерной плитой тип 2, исполнение 1

  Фундаментный анкерный болт с опорной плитой, устанавливаемый в опалубку до бетонирования; используется для крепления колонн и тяжёлого оборудования к фундаментным плитам.

  • Исполнение: 1
  • Диаметры резьбы: 16-48
  • Тип болта: фундаментный с анкерной плитой



  Болт фундаментный с анкерной плитой тип 2, исполнение 2

  Анкерный болт с анкерной плитой увеличенного размера для восприятия высоких вертикальных и горизонтальных нагрузок; рекомендуется для ответственных узлов крепления металлоконструкций.

  • Исполнение: 2
  • Диаметры резьбы: 56-140
  • Тип болта: фундаментный с анкерной плитой



  Болт фундаментный с анкерной плитой тип 2, исполнение 3

  Фундаментный анкерный болт с опорной плитой и удлинённой резьбовой частью; обеспечивает надёжное крепление и позволяет регулировать положение устанавливаемого оборудования.

  • Исполнение: 3
  • Диаметры резьбы: 56-140
  • Тип болта: фундаментный с анкерной плитой
• Болты фундаментные составные (тип 3).Составные фундаментные болты тип 3 по ГОСТ 24379.1 имеют раздельную анкерную часть и верхний стержень, соединяемые муфтой, что позволяет выполнять бетонирование фундамента и монтаж оборудования в разные этапы. Такие фундаментные болты выбирают при необходимости регулировки по высоте, монтажа с поворотом или надвижкой конструкции, а также там, где проектом предусмотрен ограниченный доступ к фундаменту и повышенные требования к точной выверке оборудования.


  Болт фундаментный составной тип 3, исполнение 1

  Составной фундаментный болт, где анкерная часть бетонируется в основание, а верхний стержень соединяется муфтой; применяется там, где требуется точная выверка высоты и положения оборудования.

  • Исполнение: 1
  • Диаметры резьбы: 24-48
  • Тип болта: фундаментный составной



  Болт фундаментный составной тип 3, исполнение 2

  Фундаментный болт составной с удлинённой анкерной частью и резьбовым стыком; используется для крепления массивных конструкций в глубоких фундаментах и облегчает монтаж в стеснённых условиях.

  • Исполнение: 2
  • Диаметры резьбы: 56-140
  • Тип болта: фундаментный составной
• Болты фундаментные съёмные (тип 4).Съёмные фундаментные болты тип 4 по ГОСТ 24379.1 относятся к разборным анкерным системам, в которых анкерная часть устанавливается и бетонируется на стадии устройства фундамента, а шпильки монтируются после набора прочности бетона. Такие фундаментные болты применяются в узлах, где необходимо обеспечить ремонтопригодность и возможность демонтажа или замены оборудования без разрушения железобетонных конструкций, при этом требования по надёжности и повторной сборке фиксируются проектом.


  Болт фундаментный съемный тип 4, исполнение 1

  Съёмный фундаментный болт с анкерной частью, остающейся в бетоне, и сменным резьбовым стержнем; применяется в узлах, где возможен демонтаж или замена оборудования без разрушения фундамента.

  • Исполнение: 1
  • Диаметры резьбы: 24-64
  • Тип болта: фундаментный съемный



  Болт фундаментный съемный тип 4, исполнение 2

  Фундаментный болт съёмного типа с усиленной анкерной частью и муфтовым соединением; обеспечивает надёжное крепление и допускает многократное раскрепление узла в процессе эксплуатации.

  • Исполнение: 2
  • Диаметры резьбы: 56-125
  • Тип болта: фундаментный съемный



  Болт фундаментный съемный тип 4, исполнение 3

  Съёмный фундаментный болт с анкерной плитой и съёмной шпилькой; используется в ответственных узлах, где предъявляются повышенные требования к надёжности и ремонтопригодности крепления.

  • Исполнение: 3
  • Диаметры резьбы: 56-125
  • Тип болта: фундаментный съемный
• Болты фундаментные прямые (тип 5).Прямые фундаментные болты тип 5 по ГОСТ 24379.1 предназначены для установки в заранее подготовленные отверстия в уже выполненных фундаментах и обычно закрепляются цементно‑песчаными растворами либо химическими составами. Такой вариант применяют при реконструкции и дооснащении сооружений, когда проектом предусмотрено крепление колонн и металлоконструкций к существующим бетонным основаниям без полной разборки фундамента, с контролем параметров сверления и глубины заделки.


  Болт фундаментный прямой тип 5, исполнение 1

  Прямой фундаментный анкерный болт для установки в заранее просверленные отверстия готового фундамента; закрепляется синтетическим клеем или цементно‑песчаной смесью и применяются при реконструкции или дооснащении объектов.

  • Исполнение: 1
  • Диаметры резьбы: 12-48
  • Тип болта: фундаментный прямой
• Болты фундаментные с коническим концом (тип 6).Фундаментные болты тип 6 по ГОСТ 24379.1 имеют конический конец и при затяжке работают как распорные анкеры, создавая радиальное давление на стенки отверстия в бетоне или каменной кладке. Их применяют для крепления колонн, оборудования и металлоконструкций к готовым фундаментам, когда проектом предусмотрена анкеровка без анкерных плит, с заданными параметрами отверстий, моментом затяжки и контролем последующей несущей способности узла.


  Болт фундаментный с коническим концом тип 6, исполнение 1

  Фундаментный болт с коническим концом, работающий как распорный анкер при заделке в бетон или каменную кладку; предназначен для монтажа конструкций на готовые основания без применения анкерных плит.

  • Исполнение: 1
  • Диаметры резьбы: 12-48
  • Тип болта: фундаментный с коническим концом



  Болт фундаментный с коническим концом тип 6, исполнение 2

  Образует регулируемое распорное крепление в бетонных и кирпичных основаниях, применяемое при монтаже колонн и металлоконструкций на уже выполненных фундаментах.

  • Исполнение: 2
  • Диаметры резьбы: 12-48
  • Тип болта: фундаментный с коническим концом



  Болт фундаментный с коническим концом тип 6, исполнение 3

  Служит простым распорным анкером для установки оборудования и строительных элементов в заранее просверлённые скважины готового фундамента.

  • Исполнение: 3
  • Диаметры резьбы: 12-48
  • Тип болта: фундаментный с коническим концом

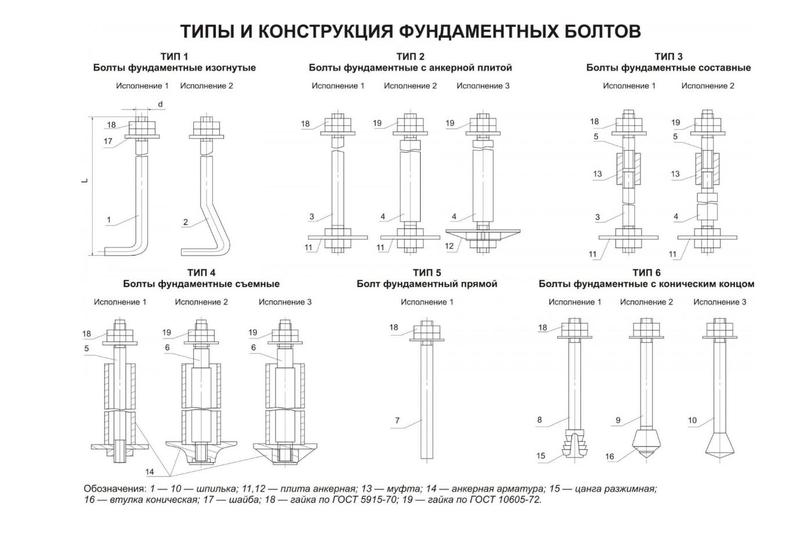

Общие схемы производимых фундаментных болтов доступны к просмотру и скачиванию:

Расшифровка обозначений:

• 1-10 - шпилька
• 11, 12 - плитка анкерная
• 13 - муфта
• 14 - анкерная арматура
• 15 - цанга размижная
• 16 - втулка коническая
• 17 - шайба
• 18 - гайка по ГОСТ 5915-70
• 19 - гайка по ГОСТ 10605-72

Заказать фундаментные болты Вы можете на нашем сайте нажав кнопку:
