Зажимы для каната ОСТ 24.090.51-86.
Канатные зажимы используют для закрепления концов стальных канатов, формирования петель и строп, а также для создания разъёмных соединений в такелажных и грузоподъёмных системах. Наша компания изготавливает два типа зажимов: по ОСТ 24.090.51‑86 и по ГОСТ 13186‑67 (13186‑87), обеспечивая полный размерный ряд под основные диаметры стальных канатов, применяемых в грузоподъёмной оснастке.
Каталог зажимов: скачать pdf файл
Зажимы для каната ОСТ 24.090.51‑86 · Зажимы для стальных канатов ГОСТ 13186‑67 и ГОСТ 13186‑87 ·
Выбор типа зажима: ОСТ, ГОСТ или DIN 741
Зажимы изготовленные ООО ПКФ "ТраверсГрупп" по ОСТ и ГОСТ качественно отличается от зажимов для каната (по DIN) импортного производства по таким показателям как надежность и прочность. Наше предприятие участвует в программе импортозамещения импортных образцов продукции продукцией собственно производства.
| Стандарт | Что производим | Для чего используют | Особенности конструкции |
| ОСТ 24.090.51‑86 | Канатные зажимы исполнения I и II | Крепление и закрепление концов стального каната в составе строп, растяжек, анкеров и других такелажных систем. | Облегчённые зажимы, обеспечивающие надёжную фиксацию при меньшей массе изделия по сравнению с ГОСТ‑зажимами. |
| ГОСТ 13186‑67 | Канатные винтовые зажимы для канатов | Образование разъёмных соединений стальных канатов, формирование петель и строп в грузоподъёмных устройствах и на ответственных узлах. | Винтовые зажимы для стальных канатов, применяемые в соответствии с требованиями ГОСТ 13186‑67. По геометрии и назначению соответствуют распространённым зарубежным зажимам типа DIN 741 и могут рассматриваться как их отечественный аналог. |
| ГОСТ 13186‑87 | Канатные винтовые зажимы для канатов | Аналогично: разъёмные соединения, петли и стропы в грузоподъёмных устройствах и на ответственных узлах. | Винтовые зажимы для стальных канатов, выпускаемые по обновлённой редакции стандарта ГОСТ 13186‑87. По конструкции и области применения сопоставимы с зажимами DIN 741 и служат отечественным нормативным аналогом этого стандарта. |

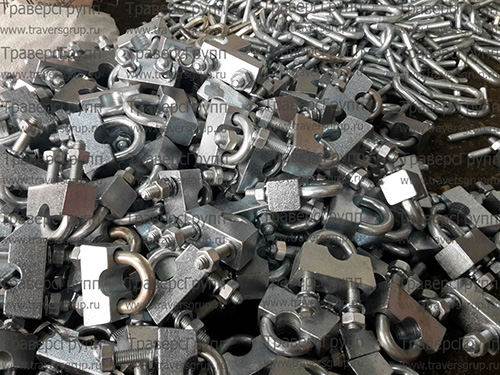

Зажимы для каната ОСТ 24.090.51‑86
Зажимы для стальных канатов по ОСТ 24.090.51‑86 изготавливаются ООО ПКФ «ТраверсГрупп» по ТУ 3178‑012‑98758467‑2010 и предназначены для закрепления концов стального каната при изготовлении строп, растяжек, анкеров и других такелажных систем. Данный вид канатных зажимов относится к облегчённому исполнению и позволяет формировать соединения с широким диапазоном диаметров каната (см. таблицу типоразмеров ниже).
Зажимы канатные по ОСТ применяют с грузовыми, стреловыми, несущими и тяговыми канатами в составе строп и вант, в том числе в климатическом исполнении У и ХЛ при эксплуатации при низких температурах.
Размеры и типоразмеры зажимов ОСТ 24.090.51‑86

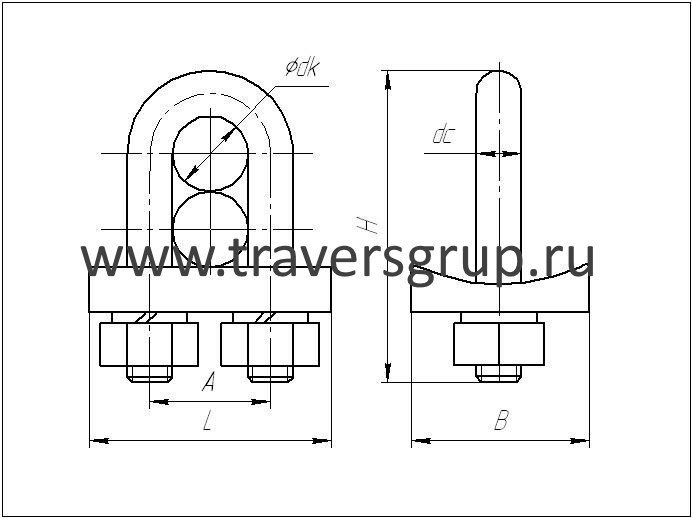

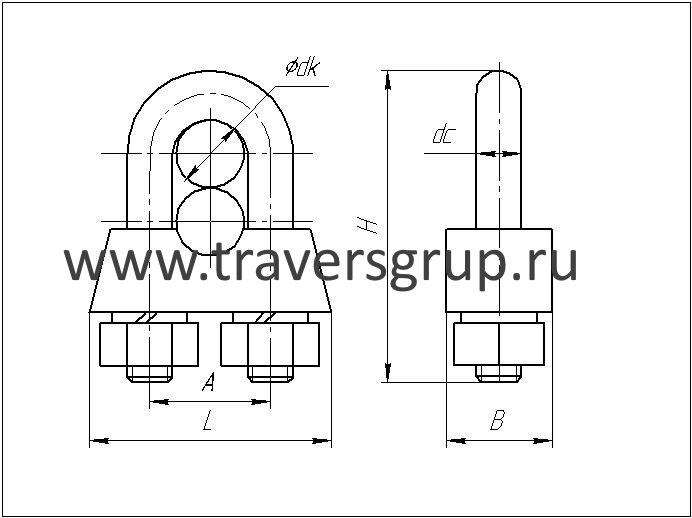

Исполнение I Исполнение II
|
Типоразмер |
Диаметр каната, мм |
А, мм |
В, мм |
L, мм |
Диаметр резьбы скобы |
Н, мм |
Вес, кг |
|
6-I/II
|
4-6
|
13
|
16
|
24
|
М4
|
30
|
0,025
|
|
8-I/II
|
6-8
|
17
|
20
|
31
|
М6
|
40
|
0,06
|
|
10-I/II
|
8-10
|
22
|
24
|
40
|
М8
|
50
|
0,113
|
|
13-I/II
|
10-13
|
26
|
26
|
44
|
55
|
0,138
|
|
|
16-I/II
|
13-16
|
30
|
28
|
51
|
М10
|
65
|
0,217
|
|
19-I/II
|
16-19
|
36
|
34
|
60
|
М12
|
80
|
0,370
|
|
22-I/II
|
19-22
|
40
|
36
|
64
|
86
|
0,420
|
|
|
25-I/II
|
22-25
|
48
|
40
|
80
|
М16
|
100
|
0,752
|
|
28-I/II
|
25-28
|
50
|
42
|
82
|
110
|
0,845
|
|
|
32-I/II
|
28-32
|
58
|
48
|
96
|
М20
|
125
|
1,450
|
|
36-I/II
|
32-36
|
62
|
50
|
98
|
135
|
1,624
|
|
|
40-I/II
|
36-40
|
72
|
60
|
114
|
М24
|
155
|
2,538
|
|
45-I/II
|
40-45
|
74
|
62
|
116
|
156
|
3,053
|
|
|
50-I/II
|
45-50
|
82
|
64
|
122
|
180
|
3,328
|
|
|
56-I/II
|
50-56
|
92
|
72
|
150
|
М30
|
205
|
5,026
|
|
63-I/II
|
56-63
|
100
|
76
|
156
|
220
|
5,896
|
Конструкция и особенности
Зажимы для каната ОСТ 24.090.51‑86 выпускаются в исполнении I и II и состоят из корпуса с ложем под канат и скобы с резьбовым элементом, обеспечивающей прижим и фиксацию. Облегчённая конструкция позволяет уменьшить массу одного зажима по сравнению с винтовыми зажимами ГОСТ 13186‑67/87 при сопоставимом диаметре каната, что особенно важно для многоветвевых строп и длинных растяжек.
При правильной установке канатный зажим по ОСТ обеспечивает надёжное удержание каната без недопустимого повреждения проволок и может использоваться в составе серийно выпускаемых строп и комплектов такелажной оснастки.
Зажимы для стальных канатов ГОСТ 13186‑67 и ГОСТ 13186‑87
Зажимы для каната ГОСТ 13186‑67 (87) изготавливаются ООО ПКФ «ТраверсГрупп» по ТУ 3178‑012‑98758467‑2010 и предназначены для закрепления концов стального каната диаметром от 5 до 62 мм. Винтовые канатные зажимы по ГОСТ обладают более жёсткой и массивной конструкцией; масса одного ГОСТ‑зажима примерно в два раза выше массы зажима по ОСТ, что позволяет применять их на ответственных конструкциях с повышенными требованиями к прочности и ресурсу соединения.
Размеры и типоразмеры зажимов ГОСТ 13186‑67 (87)
|
Типоразмер |
Диаметр каната, мм |
А, мм |
В, мм |
L, мм |
Диаметр резьбы скобы |
Н, мм |
Вес, кг |
|
7
|
5-7
|
18
|
20
|
38
|
М8
|
36
|
0,07
|
| 10 | 7-10 |
24
|
24
|
48
|
М10
|
50
|
0,14
|
| 13 | 10-13 |
28
|
28
|
55
|
М12
|
63
|
0,26
|
|
16
|
13-16
|
30
|
30
|
60
|
70
|
0,36
|
|
|
19
|
16-19
|
36
|
36
|
70
|
М16
|
85
|
0,57
|
|
23
|
19-23
|
40
|
38
|
80
|
95
|
0,69
|
|
|
27
|
23-27
|
50
|
45
|
95
|
|
115
|
1,27
|
|
32
|
27-32
|
55
|
45
|
100
|
125
|
1,56
|
|
|
37
|
32-37
|
65
|
55
|
120
|
М24
|
150
|
2,33
|
|
41
|
37-41
|
75
|
60
|
130
|
М30
|
170
|
3,97
|
|
45
|
41-45
|
80
|
65
|
140
|
180
|
4,54
|
|
|
52
|
45-52
|
90
|
75
|
150
|
210
|
6,35
|
|
|
62
|
52-62
|
105
|
90
|
180
|
М36 |
250
|
10,27
|
Размерный ряд винтовых зажимов для стальных канатов по ГОСТ 13186‑67/87 перекрывает стандартные диаметры каната от 5 до 62 мм. Для массовых монтажных задач применяются зажимы для каната 6 мм, 8 мм, 10–16 мм, а для тяжёлых крановых и строительных конструкций используются типоразмеры под канаты крупного диаметра до 62 мм.
Материалы, покрытия и климатическое исполнение
Зажимы для стальных канатов изготавливаются из конструкционных сталей, обеспечивающих необходимую прочность и работоспособность под действием статических и циклических нагрузок. Для северного исполнения ХЛ используют стали типа 09Г2С, что позволяет эксплуатировать зажимы при температурах до −60 °C, характерных для Сибири и районов Крайнего Севера.
Для защиты от коррозии зажимы выполняются с цинковым покрытием; по согласованию возможно нержавеющее или окрашенное исполнение под требования конкретных условий эксплуатации (влажные и агрессивные среды, открытый воздух и т. д.). Конкретный материал и тип покрытия уточняются при оформлении заказа.
Требования к установке и безопасности
Надёжность соединения стального каната с использованием зажимов зависит от правильного подбора числа зажимов, расположения на канате и момента затяжки. Количество зажимов на одну петлю выбирается в зависимости от диаметра каната и должно соответствовать требованиям стандарта и указаниям по монтажу; уменьшение числа зажимов повышает риск проскальзывания и разрушения соединения.
При установке необходимо соблюдать требуемое расстояние между зажимами, правильно ориентировать седло и скобу относительно рабочей и свободной ветвей каната и контролировать затяжку гаек после первых циклов нагружения. Не допускается применение зажимов с трещинами, деформацией, выраженной коррозией или повреждённой резьбой – такие изделия подлежат немедленной замене.
Скачать указания: Зажимы ОСТ 24.090.51-86 (ТУ 3178-012-98758467-2010).pdf
Купить зажимы для каната вы можете обратившись к менеджерам компании.
Производим зажимы для каната северного исполнения ХЛ (УХЛ) для температур -60 град. из стали 09Г2С.
